安规检测仪放置于总装线安规检测工位。设备主要由几部分组成：全自动吊挂系统，测试结果

声光报警系统，安规监测仪、人机交互界面、工控机、打印机、扫描枪、测试线束等安规检测设

备如图所示。

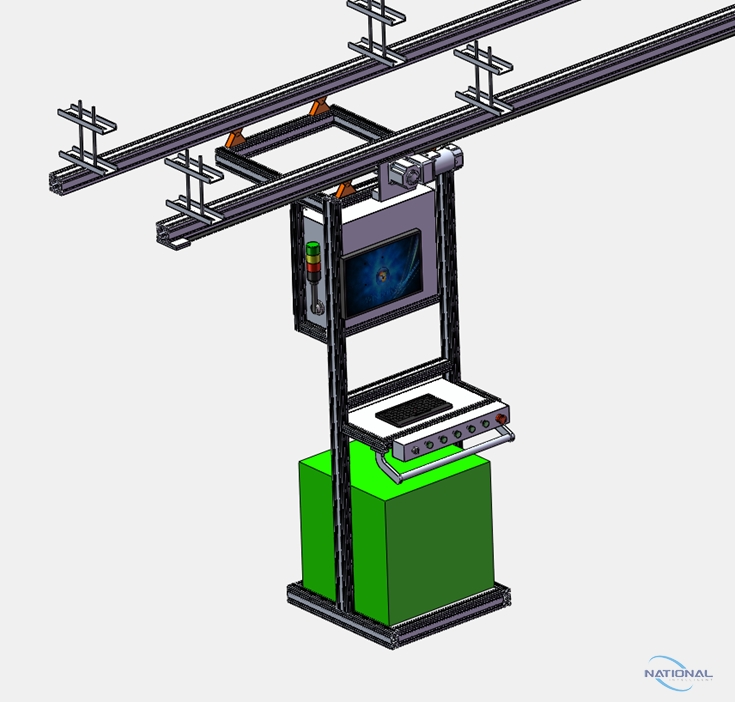

                                        安规测试设备

    系统测试时，操作人员将检测线束与安规测试点连接、扫描车型信息，通过操作检测设备

上电脑发送测试命令，由测试系统硬件接收控制命令并执行操作。测试数据经过运算处理后

以文字描述的形式提示操作人员，发出声光报警提示，同时保存到服务器数据库中。

?  安规测试仪，完成绝缘电阻、耐压、漏电流。

?  电源管理模块是整套设备的电力控制中心。一方面，通过电源管理模块的控制电气系统供

    电。另一方面，通过电源管理模块完成轨道运动控制，例如急停，自动，手动等。

?  声光报警系统是对检测状态的一种灯光和声音的提示，红灯：检测故障，绿灯：检测通过

    黄灯：检测中。

?  打印机是对测试结果的一种输出方式，可以选用标签打印机打印在带胶的标准标签纸上，

    工人取下直接粘贴到总成随车单上。

?  测试线束采用具有耐磨、抗拉伸特性的专用测试德国进口线缆；测试接插件可以使用原车

    专用接插件，便于更换、维护，而且不会对总成端接插件造成损坏。

?  检测设备的硬件执行机构通过电脑控制测试进程，工控机端可实时将测试数据和结果显示

    在屏幕上，供操作人员或其他人员观看。每当测试完毕，均可将测试结果进行打印或保存

    的操作。

?  测试项目根据实车电气原理图整理。
